★產品介紹
本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0719-2011《瀝青混合料車轍試驗》所規定的要求設計制造的、單輪科研升級型儀器，適用于測定瀝青混合料的高溫(浸水或非浸水)抗車轍能力，供瀝青混合料配比設計的高溫(浸水或非浸水)穩定性檢驗使用，也可用于現場瀝青混合料的高溫穩定性試驗。
▲主要技術特點
1、整機為落地式結構，設計有專門的傾斜式操作控制平臺，觀察清晰，操作方便。
2、采用內置式組合控制單元，機載標配A4幅面打印機，測試過程自動控制，自動打印測試結果。
3、設計有氣壓式試輪壓力加載技術，可方便的手動調整試輪壓力，并實時顯示試驗壓力，確保試驗在準確的壓力條件下完成。
4、試驗時實時顯示時間與位移、時間與溫度變化曲線，為使用者研究瀝青混合料車轍特性提供研究依據。
5、工作室采用外循環加熱方式，設計有空氣循環系統，確保試驗在溫度場均勻的條件下完成。
6、設計有試輪電機防堵保護功能和加熱過熱系統保護功能，z*大限度保障儀器工作的可靠性。
7、設計有儀器常見故障顯示功能，通過查詢“幫助”界面可獲得正確的處理和解決方案。
8、機械結構采用輪動方式，與國外產品機械結構相同，試驗數據更接近實際情況。
9、本儀器為單輪、科研型車轍試驗儀，可做試模的浸水或非浸水車轍試驗。
▲主要技術指標及參數
① 主要技術指標
⑴ 碾輪的碾壓速度： (42±1)次/分（單程）
⑵ 試驗小車運動距離： (230±10)mm
⑶ 碾輪的橡膠硬度： 78±2（國際標準硬度）
⑷ 碾輪與試模接觸壓強： (0.7±0.05)Mpa（60℃時），可調至0.8、0.9Mpa
⑸ 位移的測量范圍： (0～30)mm
⑹ 位移的測量精度： 小于±0.01mm
⑺ 試驗時間： (60～240)min
⑻ 恒溫箱的控制范圍： 室溫～80℃（可任意設定）
⑼ 溫度測量精度： ±0.1℃
⑽ 恒溫箱溫度控制精度： ±0.5℃
⑾ 試模溫度控制精度： ±0.5℃
② 主要技術參數
⑴ 工作方式： 浸水試驗和非浸水試驗
⑵ 溫度測量通道數量： 2個
⑶ 可同時做試件數量： 1個
⑷ 試件的養生個數： 3個
⑸ 工作電源： AC380V、50Hz，10A，三相四線制、帶零線
⑹ 試模尺寸： 300mm×300mm×50mm（標準）/30mm～100mm（可調）

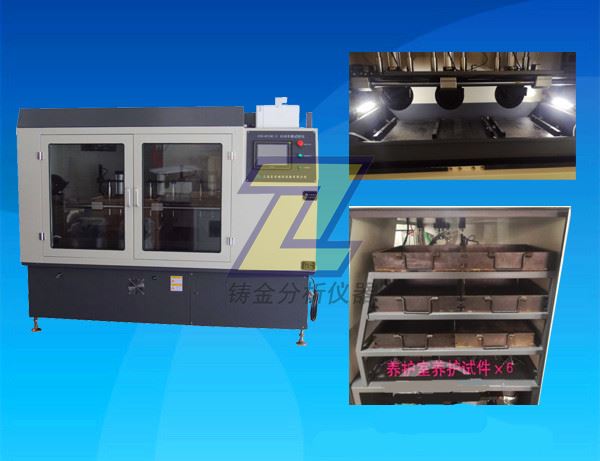

二、SYD-0719C-2自動車轍試驗儀（三輪科研GD型）
★產品介紹
本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0719-2011《瀝青混合料車轍試驗》所規定的要求設計制造的、三輪科研升級型儀器，適用用于瀝青混合料的高溫抗車轍能力的測定和科學研究，也可用于現場瀝青混合料的高溫穩定性試驗和研究。
▲主要技術特點
1、整機為落地式結構，設計具有傾斜式操作控制平臺，通過屏幕實現人機交互，對儀器各項功能進行控制；
2、采用內置式組合控制單元，具有機載A4激光打印機，測試過程自動控制，測試結果自動打印；
3、三輪車轍分別有獨立的試輪壓力自動加載、自動測試及實時顯示功能，各輪均可用軟件自動調整試輪壓力，方便用戶根據需要設置加載壓力，監控實時壓力。
4、試驗時實時顯示時間與位移、時間與溫度變化曲線；
5、機械結構采用輪動方式，與國外產品機械結構相同，試驗數據更接近實際情況；
6、獨有的四點數據采集系統，z*大限度的保證了實驗結果的可靠、準確；
7、本儀器為三輪、科研型車轍試驗儀，可同時做三個試模的浸水或非浸水車轍試驗；
8、設備帶有USB接口，可將試驗數據拷貝到U盤等移動設備。
▲主要技術參數及指標
1、碾輪的碾壓速度： (42±1)次/分（單程）
2、試驗小車運動距離： (230±10)mm
3、碾輪的橡膠硬度： 78±2（HA）
4、碾輪與試模接觸壓強： (0.7±0.05)MPa（60℃時），可調范圍0.5～1.2（MPa）
5、位移的測量范圍： (0～30)mm
6、位移的測量精度： 小于±0.01mm
7、試驗時間： (60～240)min
8、恒溫箱的控制范圍： 室溫～80℃（可任意設定）
9、溫度測量精度： ±0.1℃
10、工作倉控溫精度： ±0.5℃
11、試模倉控溫精度： ±0.5℃
12、工作方式： 浸水試驗和非浸水試驗
13、溫度測量通道數量： 2個
14、位移傳感器 : 3個
15、可同時做試件數量： 3個
16、試件的養護個數： 9個
17、工作電源： AC380V、50Hz，10A，三相五線制
18、試模尺寸： 300mm×300mm×50mm（標準）/30mm～100mm（可選）
19、整機的重量： 800kg
20、整機的外型尺寸： 2200mm×960mm×1680mm（長×寬×高）
▲SYD-0719C-2 自動車轍試驗儀(三輪科研型)裝箱清單（出廠標配）
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
車轍試驗儀主機 |
臺 |
1 |
|
|
2 |
打印機 |
臺 |
1 |
|
|
3 |
接地線 |
根 |
1 |
|
|
4 |
U盤 |
個 |
1 |
|
|
5 |
空氣壓縮機 |
臺 |
1 |
|
|
6 |
氣管 |
米 |
5 |
|
|
7 |
試模 |
付 |
9 |
見特別說明 |
|
8 |
使用說明書 |
份 |
1 |
|
|
9 |
合格證書 |
份 |
1 |
|
|
10 |
產品保修卡 |
份 |
1 |
三、SYD-0719C-1自動車轍試驗儀（三輪科研升級型）
★產品介紹
本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0719-2011《瀝青混合料車轍試驗》所規定的要求設計制造的、三輪科研升級型儀器，適用用于瀝青混合料的高溫抗車轍能力的測定和科學研究，也可用于現場瀝青混合料的高溫穩定性試驗和研究。
▲主要技術特點
1、整機為落地式結構，設計有專門的傾斜式操作控制平臺，觀察清晰，操作方便。
2、采用內置式組合控制單元，機載標配A4幅面打印機，測試過程自動控制，自動打印測試結果。
3、三輪各自設計有氣壓式試輪壓力加載技術，各輪均可方便的手動調整試輪壓力，并實時顯示試驗壓力，確保試驗在準確的壓力條件下完成。
4、試驗時實時顯示時間與位移、時間與溫度變化曲線，為使用者研究瀝青混合料車轍特性提供研究依據。
5、工作室采用外循環加熱方式，設計有空氣循環系統，確保試驗在溫度場均勻的條件下完成。
6、設計有試輪電機防堵保護功能和加熱過熱系統保護功能，z*大限度保障儀器工作的可靠性。
7、設計有儀器常見故障顯示功能，通過查詢“幫助”界面可獲得正確的處理和解決方案。
8、機械結構采用輪動方式，與國外產品機械結構相同，試驗數據更接近實際情況。
9、本儀器為三輪、科研型車轍試驗儀，可同時做三個試模的浸水或非浸水車轍試驗。
▲主要技術指標及參數
① 主要技術指標
⑴ 碾輪的碾壓速度： (42±1)次/分（單程）
⑵ 試驗小車運動距離： (230±10)mm
⑶ 碾輪的橡膠硬度： 78±2（國際標準硬度）
⑷ 碾輪與試模接觸壓強： (0.7±0.05)Mpa（60℃時），可調至0.8、0.9Mpa
⑸ 位移的測量范圍： (0～30)mm
⑹ 位移的測量精度： 小于±0.01mm
⑺ 試驗時間： (60～240)min
⑻ 恒溫箱的控制范圍： 室溫～80℃（可任意設定）
⑼ 溫度測量精度： ±0.1℃
⑽ 環境溫度控制精度： ±0.5℃
⑾ 試模溫度控制精度： ±0.5℃
② 主要技術參數
⑴ 工作方式： 浸水試驗和非浸水試驗
⑵ 溫度測量通道數量： 2個
⑶ 可同時做試件數量： 3個
⑷ 試件的養生個數： 9個
⑸ 工作電源： AC380V、50Hz，10A，三相四線制、帶零線
⑹ 試模尺寸： 300mm×300mm×50mm（標準）/30mm～100mm（可調）
▲SYD-0719C-1 自動車轍試驗儀(三輪科研型)裝箱清單（出廠標配）
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
車轍試驗儀主機 |
臺 |
1 |
|
|
2 |
打印機 |
臺 |
1 |
|
|
3 |
接地線 |
根 |
1 |
|
|
4 |
U盤 |
個 |
1 |
|
|
5 |
空氣壓縮機 |
臺 |
1 |
|
|
6 |
氣管 |
米 |
5 |
|
|
7 |
試模 |
付 |
9 |
見特別說明 |
|
8 |
使用說明書 |
份 |
1 |
|
|
9 |
合格證書 |
份 |
1 |
|
|
10 |
產品保修卡 |
份 |
1 |

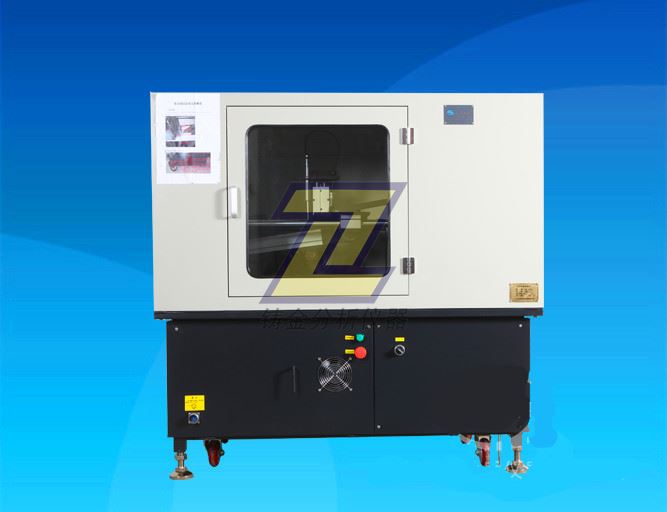

四、SYD-0719型自動車轍試驗儀（普及型）
★產品介紹
本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0719-2011《瀝青混合料車轍試驗》所規定的要求設計制造的，適用于瀝青混合料的高溫抗車轍能力的測定，也可用于現場瀝青混合料的高溫穩定性試驗。
▲主要技術特點
1、本儀器為落地式結構，采用筆記本電腦控制技術，測試過程自動控溫、自動計時、實時顯示車轍的位移量，并自動記錄位移曲線，打印報表。
2、試驗時同時顯示時間與位移、時間與溫度變化曲線，為研究瀝青混合料車轍特性的科研單位提供實踐依據。
3、本儀器能夠在試驗溫度40℃～80℃,輪壓為0.7MPa下進行車轍試驗,標準試驗時間為60min。
4、采用J*對溫度傳感器采集溫度，PWM調制方進行式溫度控制，溫度穩定性高，無過沖，長時間試驗無溫度漂移（杜J*了一般熱電偶溫度傳感器長時間工作溫度漂移對試驗數據的影響）。
5、采用高精度的A/D（16位）、D/A（16位）模塊，確保位移測量及溫度控制的精度和分辨率。恒溫箱采用外循環加熱方式，溫場均勻。
6、采用氣壓式加載方式，操作方便，加載壓力準確。
▲主要技術指標及參數
① 主要技術指標
⑴ 試驗輪的碾壓速度： 42±1次/分鐘（單程）
⑵ 試驗小車運動距離： （230±10）mm
⑶ 試驗輪的橡膠硬度： 78±2（60℃，國際標準硬度）
⑷ 試驗輪與試模的接觸壓強： （0.7±0.05）Mpa（60℃時），可調范圍0.5～1.2（Mpa）
⑸ 試件溫度： 60℃±0.5℃
⑹ 溫度測量精度： ±0.1℃
⑺ 位移測量范圍： 0～30（mm）
⑻ 位移測量精度： ±0.01mm
⑼ 恒溫箱的控制范圍： （40～80）℃（可任意設定），控制精度±1℃
② 主要技術參數
⑴ 工作方式： 非浸水試驗
⑵ 試模尺寸： 300mm×300mm×50mm（標準）
可對30～100mm厚度的試件進行車轍試驗
⑶ 溫度測量通道數量： 1路
⑷ 試驗時間： 60～240（min）
⑸ 可同時做試件數量： 1個
⑹ 試件養生數量： 3個
⑺ 碾壓運動方式： 試驗輪動
⑻ 整機外形尺寸： 1320mm×750mm×1400mm（長×寬×高）
⑼ 整機重量： 250kg
⑽ 工作電源： AC380V、50Hz，10A，三相四線制、帶零線
▲SYD-0719 自動車轍試驗儀儀器配套清單（出廠標配）
|
序號 |
名 稱 |
單位 |
數量 |
備注 |
|
1 |
車轍試驗儀主機 |
臺 |
1 |
|
|
2 |
計算機 |
臺 |
1 |
|
|
3 |
打印機 |
臺 |
1 |
|
|
4 |
380V電源線 |
根 |
1 |
|
|
5 |
試模50mm |
個 |
3 |
|
|
6 |
空氣壓縮機 |
臺 |
1 |
|
|
7 |
使用說明書 |
份 |
1 |
|
|
8 |
合格證書 |
份 |
1 |
|
|
9 |
產品保修卡 |
份 |
1 |
▲SYD-0719 自動車轍試驗儀儀器安裝所需試劑、器材
|
序號 |
名稱 |
規格和要求 |
數量 |
備注 |
|
1 |
三氯乙烯 |
工業級500mL |
5瓶 |
|
|
2 |
黃油 |
|
500g |
|
|
3 |
臺秤 |
量程15kg,精度0.5g |
1臺 |
說明：
1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。

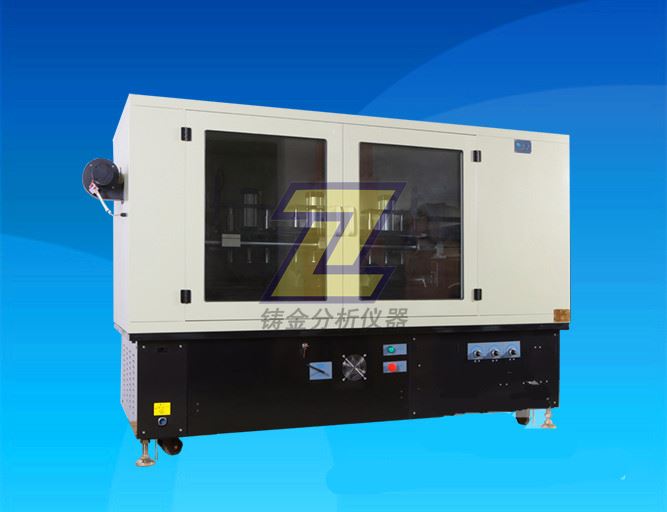

五、SYD-0719B型自動車轍試驗儀（雙輪科研型）
★產品介紹
本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0719-2011《瀝青混合料車轍試驗》所規定的要求設計制造的，適用于測定瀝青混合料的高溫(浸水或非浸水)抗車轍能力，供瀝青混合料配比設計的高溫(浸水或非浸水)穩定性檢驗使用，也可用于現場瀝青混合料的高溫穩定性試驗。
▲主要技術特點
1、本儀器為落地式結構，采用筆記本電腦控制技術，溫度控制采用PWM調制方式控制，同時控制：⑴浸水車轍試驗水箱內水的溫度；⑵恒溫箱內的環境溫度。
2、恒溫箱采用外循環加熱方式，溫場均勻，溫度穩定性高，確保無過沖。
3、本儀器能夠在試驗溫度40℃～80℃,輪壓為0.7MPa下進行車轍試驗,標準試驗時間為60min。
4、試驗時同時顯示時間與位移、時間與溫度變化曲線，為研究瀝青混合料車轍特性的科研單位特供實踐依據。
5、采用J*對溫度傳感器采集溫度，長時間試驗無溫度漂移（杜J*了一般熱力電隅溫度傳感器長時間溫度漂移對實驗數據的影響）。
6、本儀器為雙輪、科研型車轍試驗儀，可同時做兩個試模的浸水或非浸水車轍試驗。
▲主要技術指標及參數
① 主要技術指標
⑴ 試驗輪的碾壓速度： 42±1次/分鐘（單程）
⑵ 試驗小車運動距離： （230±10）mm
⑶ 試驗輪的橡膠硬度： 78±2（60℃，國際標準硬度）
⑷ 試驗輪與試模的接觸壓強： （0.7±0.05）Mpa（60℃時），可調范圍0.5～1.2（Mpa）
⑸ 試件溫度： 60℃±0.5℃
(6)位移測量范圍： 0～30（mm）
(7) 位移測量精度： ±0.01mm
(8) 恒溫箱的控制范圍： （40～80）℃（可任意設定），控制精度±1℃
② 主要技術參數
⑴ 工作方式： 浸水試驗和非浸水試驗
⑵ 試模尺寸： 300mm×300mm×50mm（標準）
可對30～100mm厚度的試件進行車轍試驗
⑶ 溫度測量通道數量： 2路
⑷ 試驗時間： 60～240（min）
⑸ 可同時做試件數量： 2個
⑹ 試件養生數量： 6個
⑺ 碾壓運動方式： 試驗輪動
⑻ 整機外形尺寸： 1520mm×1100mm×1450mm（長×寬×高）
⑼ 整機重量： 400kg
⑽ 工作電源： AC380V、50Hz，10A，三相四線制、帶零線
▲SYD-0719B 自動車轍試驗儀儀器配套清單（出廠標配）
|
序號 |
名 稱 |
單位 |
數量 |
備注 |
|
1 |
車轍試驗儀主機 |
臺 |
1 |
|
|
2 |
計算機 |
臺 |
1 |
|
|
3 |
打印機 |
臺 |
1 |
|
|
4 |
380V電源線 |
根 |
1 |
|
|
5 |
試模50mm |
個 |
6 |
|
|
6 |
使用說明書 |
份 |
1 |
|
|
7 |
合格證書 |
份 |
1 |
|
|
8 |
產品保修卡 |
份 |
1 |
▲SYD-0719B 自動車轍試驗儀儀器安裝所需試劑、器材
|
序號 |
名稱 |
規格和要求 |
數量 |
備注 |
|
1 |
三氯乙烯 |
工業級500mL |
5瓶 |
|
|
2 |
黃油 |
|
500g |
|
|
3 |
臺秤 |
量程15kg,精度0.5g |
1臺 |
說明：
1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。

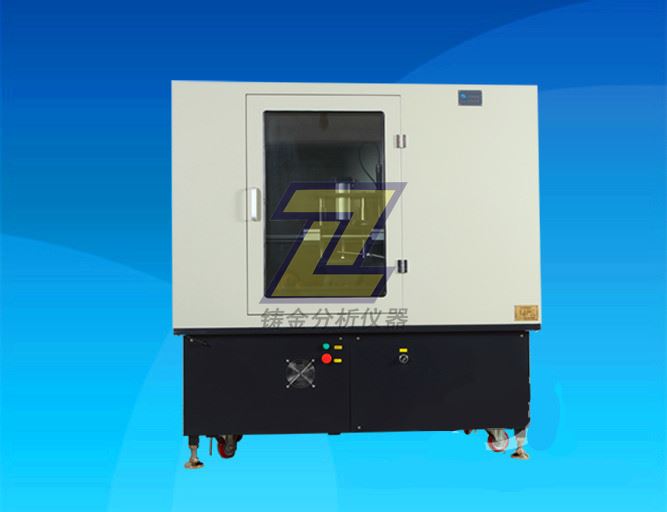

六、SYD-0719A型自動車轍試驗儀（單輪科研型）
★產品介紹
本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0719-2011《瀝青混合料車轍試驗》所規定的要求設計制造的，適用于測定瀝青混合料的高溫(浸水或非浸水)抗車轍能力，供瀝青混合料配比設計的高溫(浸水或非浸水)穩定性檢驗使用，也可用于現場瀝青混合料的高溫穩定性試驗。
▲主要技術特點
1、本儀器為落地式結構，采用筆記本電腦控制技術，溫度控制采用PWM調制方式控制，同時控制：⑴浸水車轍試驗水箱內水的溫度；⑵恒溫箱內的環境溫度。
2、恒溫箱采用外循環加熱方式，溫場均勻，溫度穩定性高，確保無過沖。
3、試驗時同時顯示時間與位移、時間與溫度變化曲線，為研究瀝青混合料車轍特性的科研單位特供實踐依據。
4、采用J*對溫度傳感器采集溫度，長時間試驗無溫度漂移（杜J*了一般熱力電隅溫度傳感器長時間溫度漂移對實驗數據的影響）。
5、采用氣壓式加載方式，操作方便，加載壓力準確。
6、本儀器為單輪、科研型車轍試驗儀，可同時做試模的浸水或非浸水車轍試驗。
▲主要技術指標及參數
① 主要技術指標
⑴ 試驗輪的碾壓速度： 42±1次/分鐘（單程）
⑵ 試驗小車運動距離： （230±10）mm
⑶ 試驗輪的橡膠硬度： 78±2（60℃，國際標準硬度）
⑷ 試驗輪與試模的接觸壓強： （0.7±0.05）Mpa（60℃時），可調范圍0.5～1.2（Mpa）
⑸ 試件溫度： 60℃±0.5℃
⑹ 溫度測量精度： ±0.1℃
(7) 位移測量精度： ±0.01mm
(8) 恒溫箱的控制范圍： （40～80）℃（可任意設定），控制精度±1℃
② 主要技術參數
⑴ 工作方式： 浸水試驗和非浸水試驗
⑵ 試模尺寸： 300mm×300mm×50mm（標準）
可對30～100mm厚度的試件進行車轍試驗
⑶ 溫度測量通道數量： 2路
⑷ 試驗時間： 60～240（min）
⑸ 可同時做試件數量： 1個
⑹ 試件養生數量： 3個
⑺ 碾壓運動方式： 試驗輪動
⑻ 整機外形尺寸： 1520mm×770mm×1510mm（長×寬×高）
⑼ 整機重量： 350kg
⑽ 工作電源： AC380V、50Hz，10A，三相四線制、帶零線
▲SYD-0719A自動車轍試驗儀儀器配套清單（出廠標配）
|
序號 |
名 稱 |
單位 |
數量 |
備注 |
|
1 |
車轍試驗儀主機 |
臺 |
1 |
|
|
2 |
計算機 |
臺 |
1 |
|
|
3 |
打印機 |
臺 |
1 |
|
|
4 |
380V電源線 |
根 |
1 |
|
|
5 |
試模50mm |
個 |
3 |
|
|
6 |
使用說明書 |
份 |
1 |
|
|
7 |
空氣壓縮機 |
臺 |
1 |
|
|
8 |
合格證書 |
份 |
1 |
|
|
9 |
產品保修卡 |
份 |
1 |
▲SYD-0719A自動車轍試驗儀儀器安裝所需試劑、器材
|
序號 |
名稱 |
規格和要求 |
數量 |
備注 |
|
1 |
三氯乙烯 |
工業級500mL |
5瓶 |
|
|
2 |
黃油 |
|
500g |
|
|
3 |
臺秤 |
量程15kg,精度0.5g |
1臺 |
說明：
1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。

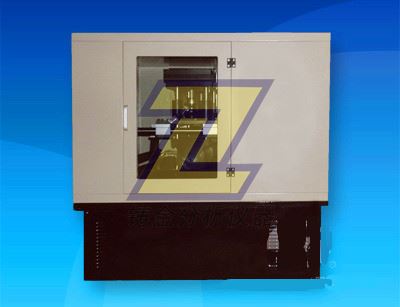

七、SYD-0719C型自動車轍試驗儀（三輪科研型）
★產品介紹
本儀器是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0719-2011《瀝青混合料車轍試驗》所規定的要求設計制造的，適用于瀝青混合料的高溫抗車轍能力的測定，也可用于現場瀝青混合料的高溫穩定性試驗。
▲主要技術特點
1、采用筆記本電腦控制技術，測試過程自動控溫、自動計時、實時顯示車轍的位移量，并自動記錄位移曲線，打印報表。
2、試驗時同時顯示時間與位移、時間與溫度變化曲線，為研究瀝青混合料車轍特性的科研單位提供實踐依據。
3、本儀器能夠在試驗溫度40℃～80℃,輪壓為0.7MPa下進行車轍試驗,標準試驗時間為60min。
4、采用J*對溫度傳感器采集溫度，PWM調制方進行式溫度控制，溫度穩定性高，無過沖，長時間試驗無溫度漂移（杜J*了一般熱電偶溫度傳感器長時間工作溫度漂移對試驗數據的影響）。
5、采用高精度的A/D（16位）、D/A（16位）模塊，確保位移測量及溫度控制的精度和分辨率。恒溫箱采用外循環加熱方式，溫場均勻。
6、采用氣壓式加載方式，操作方便，加載壓力準確。
7、本儀器為三輪、科研型車轍試驗儀，可同時做三個試模的浸水或非浸水車轍試驗。
▲主要技術指標及參數
① 主要技術指標
⑴ 試驗輪的碾壓速度： 42±1次/分鐘（單程）
⑵ 試驗小車運動距離： （230±10）mm
⑶ 試驗輪的橡膠硬度： 78±2（60℃，國際標準硬度）
⑷ 試驗輪與試模的接觸壓強： （0.7±0.05）Mpa（60℃時），可調范圍0.5～1.2（Mpa）
⑸ 試件溫度： 60℃±0.5℃
(6) 位移測量范圍： 0～30（mm）
(7) 位移測量精度： ±0.01mm
(8) 恒溫箱的控制范圍： （40～80）℃（可任意設定），控制精度±1℃
② 主要技術參數
⑴ 工作方式： 浸水試驗和非浸水試驗
⑵ 試模尺寸： 300mm×300mm×50mm（標準）
可對30～100mm厚度的試件進行車轍試驗
⑶ 溫度測量通道數量： 2路
⑷ 試驗時間： 60～240（min）
⑸ 可同時做試件數量： 3個
⑹ 試件養生數量： 9個
⑺ 碾壓運動方式： 試驗輪動
⑻ 整機外形尺寸： 2400mm×960mm×1500mm(長×寬×高)
⑼ 整機重量： 800kg
⑽ 工作電源： AC380V、50Hz，10A，三相四線制、帶零線
▲SYD-0719C自動車轍試驗儀儀器配套清單（出廠標配）
|
序號 |
名 稱 |
單位 |
數量 |
備注 |
|
1 |
車轍試驗儀主機 |
臺 |
1 |
|
|
2 |
計算機 |
臺 |
1 |
|
|
3 |
打印機 |
臺 |
1 |
|
|
4 |
380V電源線 |
根 |
1 |
|
|
5 |
試模50mm |
個 |
9 |
|
|
6 |
空氣壓縮機 |
臺 |
1 |
|
|
7 |
使用說明書 |
份 |
1 |
|
|
8 |
合格證書 |
份 |
1 |
|
|
9 |
產品保修卡 |
份 |
1 |
▲SYD-0719C自動車轍試驗儀儀器安裝所需試劑、器材
|
序號 |
名稱 |
規格和要求 |
數量 |
備注 |
|
1 |
三氯乙烯 |
工業級500mL |
5瓶 |
|
|
2 |
黃油 |
|
500g |
|
|
3 |
臺秤 |
量程15kg,精度0.5g |
1臺 |
說明：
1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。
