★產品介紹

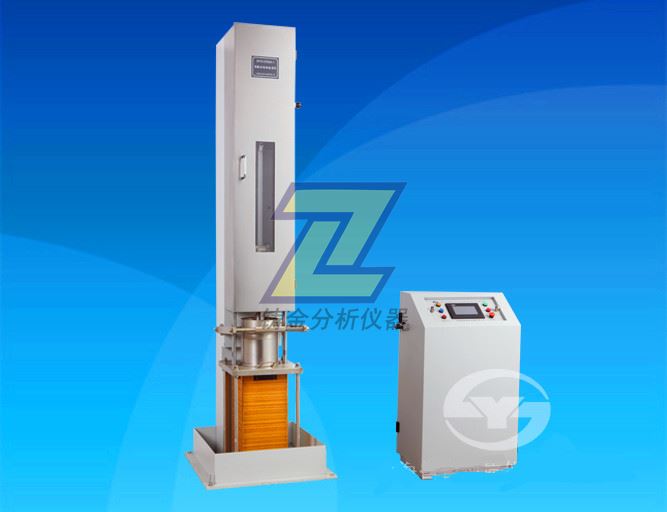

SYD-0702（0702A） 馬歇爾電動擊實儀是根據中華人民共和國交通行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0702-2011《瀝青混合料試件制作方法（擊實法）》所規定的要求設計制造的。
本儀器為標準擊實儀，適用于標準馬歇爾試驗、間接抗拉試驗（劈裂法）等所使用的Φ101.6mm×63.5mm（0702型）或Φ152.4㎜×95.3mm（0702A型）圓柱體試件的成型。
▲主要技術特點
1、本儀器為落地式結構，由機械錘擊與電氣控制箱兩部分組成，機械錘擊傳動機構由電機、減速機、鏈條驅動。0702型可做101.6㎜試驗樣，0702A可做152.4㎜試樣。
2、電氣路控制箱采用單片微處理器技術，控制面板由彩色液晶觸摸屏組成，操作方便。
3、通過電氣控制箱可預置擊實次數和停機延時時間。擊實次數可在（0～999）范圍內任意選擇和設置。儀器可按事先設定的擊實次數自動擊實，自動停止，自動切斷電源，并關閉電機，可保證停在方便提錘裝卸的位置。
4、設計有人性化的手動提錘功能，使提錘操作省力，便捷、安全，給操作者帶來方便。
5、采用壓圈固定試模套的機構，解決試模固定問題，使試模不易移動，更加穩固，減少實驗誤差。
6、設有安全操縱桿，當試模正在裝入或取出時可使擊實壓頭不能落下。
▲主要技術參數及指標
1、重錘： 4536g±9g（0702型）或10210g±10g（0702A型）；
2、重錘落差： 457.2mm±1.5mm；
3、試模： 101.6㎜（0702型）或Φ152.4㎜（0702A型）；
4、擊實速度： 60次±5次)/分鐘；
5、擊實次數： (0~999)次；
6、木塊擊實座： 457mm×200mm×200mm；
7、混凝土底座： 120mm×460mm×480mm；
8、電源電壓： AC（220±10%）V 50Hz；
9、電動機功率： 370W；
10、外形尺寸： 主機：540mm×540mm ×1790mm（長×寬×高）；
控制箱：400mm（正面）×330mm×700mm（長×寬×高）；
11、整機重量： 約180kg。
▲選購件
1、試件專用脫模器
2、瀝青混合料拌和機： SYD-F02-20自動混合料拌合機（推薦）
▲SYD-0702 馬歇爾電動擊實儀儀器配套清單（出廠標配）
|
序號 |
名 稱 |
單位 |
數量 |
備注 |
|
1 |
SYD-0702型馬歇爾電動擊實儀 主機 |
臺 |
1 |
|
|
2 |
SYD-0702型馬歇爾電動擊實儀 控制器 |
臺 |
1 |
|
|
3 |
重錘（Φ98.5mm、4536g） |
個 |
1 |
|
|
4 |
試模（Φ101.6mm） |
只 |
6 |
|
|
5 |
小試模壓套 |
只 |
1 |
|
|
6 |
小試模座 |
只 |
1 |
|
|
7 |
電源線（250V/6A） |
根 |
1 |
|
|
8 |
主機和控制器連線 |
根 |
1 |
|
|
9 |
脫模器（選購件） |
件 |
1 |
|
|
10 |
使用說明書 |
份 |
1 |
|
|
11 |
合格證書 |
份 |
1 |
|
|
12 |
產品保修卡 |
份 |
1 |
▲SYD-0702 馬歇爾電動擊實儀儀器安裝所需試劑、器材
|
序號 |
名稱 |
規格和要求 |
數量 |
備注 |
|
1 |
天平 |
精度0.1g |
1臺 |
|
|
2 |
膠布 |
|
1盒 |
|
|
3 |
卡尺 |
|
1支 |
|
|
4 |
瀝青溶劑 |
2L |
2L/桶 |
三氯乙烯、煤油、汽油選其一即可 |
|
5 |
秒表 |
|
1只 |
|
|
6 |
粉筆 |
|
1盒 |
|
|
7 |
棉紗 |
|
1卷 |
|
|
8 |
黃油 |
|
200ml |
說明：
1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。
二、SYD-0702A馬歇爾電動擊實儀
★產品介紹

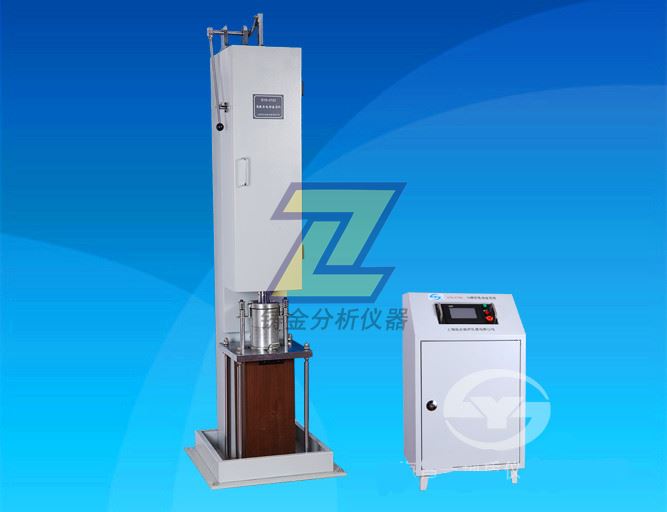

SYD-0702（0702A） 馬歇爾電動擊實儀是根據中華人民共和國交通行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0702-2011《瀝青混合料試件制作方法（擊實法）》所規定的要求設計制造的。
本儀器為標準擊實儀，適用于標準馬歇爾試驗、間接抗拉試驗（劈裂法）等所使用的Φ101.6mm×63.5mm（0702型）或Φ152.4㎜×95.3mm（0702A型）圓柱體試件的成型。
▲主要技術特點
1、新增儀器主機左側手動提錘功能，省力，便捷；
2、控制面板采用彩色觸摸屏；
3、壓圈固定試模套，試模更不易移動，更加穩固，減少實驗誤差。
▲主要技術參數及指標
1、重錘： 4536g±9g（0702型）或10210g±10g（0702A型）；
2、重錘落差： 457.2mm±1.5mm；
3、試模： 101.6㎜（0702型）或Φ152.4㎜（0702A型）；
4、擊實速度： 60次±5次)/分鐘；
5、擊實次數： (0~999)次；
6、木塊擊實座： 457mm×200mm×200mm；
7、混凝土底座： 120mm×460mm×480mm；
8、電源電壓： AC（220±10%）V 50Hz；
9、電動機功率： 370W；
10、外形尺寸： 主機：540mm×540mm ×1790mm（長×寬×高）；
控制箱：400mm（正面）×330mm×700mm（長×寬×高）；
11、整機重量： 約180kg。
▲選購件
1、試件專用脫模器
2、瀝青混合料拌和機： SYD-F02-20自動混合料拌合機（推薦）
▲SYD-0702A馬歇爾電動擊實儀儀器配套清單（出廠標配）
|
序號 |
名 稱 |
單位 |
數量 |
備注 |
|
1 |
SYD-0702A馬歇爾電動擊實儀 主機 |
臺 |
1 |
|
|
2 |
SYD-0702A馬歇爾電動擊實儀 控制器 |
臺 |
1 |
|
|
3 |
大重錘（Φ149.4mm、10210g） |
個 |
1 |
|
|
4 |
大試模（Φ152.4㎜） |
只 |
6 |
|
|
5 |
大試模壓套 |
只 |
1 |
|
|
6 |
大試模座 |
只 |
1 |
|
|
7 |
小重錘（Φ98.5mm、4536g） |
件 |
1 |
|
|
8 |
小試模（Φ101.6㎜） |
只 |
6 |
|
|
9 |
小試模壓套 |
只 |
1 |
|
|
10 |
小試模座 |
只 |
1 |
|
|
11 |
電源線（250V/6A） |
根 |
1 |
|
|
12 |
主機和控制器連線 |
根 |
1 |
|
|
13 |
脫模器（選購件） |
件 |
1 |
|
|
14 |
使用說明書 |
份 |
1 |
|
|
15 |
合格證書 |
份 |
1 |
|
|
16 |
產品保修卡 |
份 |
1 |
▲SYD-0702A馬歇爾電動擊實儀儀器安裝所需試劑、器材
|
序號 |
名稱 |
規格和要求 |
數量 |
備注 |
|
1 |
天平 |
精度0.1g |
1臺 |
|
|
2 |
膠布 |
|
1盒 |
|
|
3 |
卡尺 |
|
1支 |
|
|
4 |
瀝青溶劑 |
2L |
2L/桶 |
三氯乙烯、煤油、汽油選其一即可 |
|
5 |
秒表 |
|
1只 |
|
|
|
粉筆 |
|
1盒 |
|
|
|
棉紗 |
|
1卷 |
|
|
|
黃油 |
|
200ml |
說明：
1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。
三、SYD-0702A-1馬歇爾電動擊實儀
★產品介紹
SYD-0702A-1馬歇爾電動擊實儀是瀝青混合料馬歇爾試驗中試件成型的專用設備，適用于瀝青混合料馬歇爾試驗（JTJ/E20 -2011）標準。儀器由機械傳動與控制儀表兩部分組成，機械傳動機構為電機、減速機、鏈條驅動。以單片機微處理器為控制核心。
▲主要技術特點
1、儀器外殼采用高強度合金鋼加金屬亞光鍍鎳工藝，抗磨耗，經久耐用；
2、擊實重錘具有自動提升、鎖定、停止、復位功能，省力，便捷；
3、一機兩用，適合Ф101.6mm×63.5mm及Ф152.4mm×95.3mm圓柱體試件的成型；
4、控制箱采用彩色觸摸屏技術，操作方便，控制準確；
5、具有擊實模具精確定位、鎖定功能，儀器操作安全可靠；
6、可設定擊實次數，實現自動擊實計數，自動停止；
7、設有專用調試按鈕，方便調試和儀器自檢；
8、設有觀察窗口和自動急停按鍵，可觀察擊實情況及儀器應急停機。
▲主要技術參數及指標
1、電源電壓： AC（220±10%）V 50Hz；
2、整機功率： 500W；
3、重錘1： 4536g±9g（Φ101.6mm×63.5mm試件）；
4、重錘2： 10210g±10g（Φ152.4mm×95.3mm試件）；
5、重錘落差： 457mm±1.5mm；
6、擊實速度： (60±5)次/min；
7、擊實次數： (0～999)次；
8、層壓木塊擊實座：457mm×200mm×200mm（長×寬×高）；
9、水泥混凝土底座：120mm×460mm×480mm（長×寬×高）；
10、適用環境： 溫度：15℃～35℃，相對濕度：≤85%；
11、外形尺寸： 1950mm×540mm×540mm（長×寬×高）；
12、整機凈重： 約180kg。
▲SYD-0702A-1馬歇爾電動擊實儀儀器配套清單（出廠標配）
|
序號 |
名 稱 |
單位 |
數量 |
備注 |
|
|
1 |
SYD-0702A-1型 馬歇爾電動擊實儀 主機 |
臺 |
1 |
|
|
|
2 |
歇爾電動擊實儀控制箱 |
臺 |
1 |
|
|
|
3 |
大試模（Φ152.4㎜） |
只 |
6 |
|
|
|
4 |
大試模壓套 |
只 |
1 |
|
|
|
5 |
小試模（Φ101.6㎜） |
只 |
6 |
|
|
|
6 |
小試模壓套 |
只 |
1 |
|
|
|
7 |
大試模座 |
只 |
1 |
|
|
|
8 |
小試模座 |
只 |
1 |
|
|
|
9 |
重錘1（10210g±10g） |
其中1件裝在儀器上 |
件 |
1 |
|
|
10 |
重錘2（4536g±9g） |
件 |
1 |
|
|
|
11 |
電源線（250V/6A） |
根 |
1 |
|
|
|
12 |
主機和控制箱連線 |
根 |
1 |
|
|
|
13 |
脫模器 |
件 |
1 |
選購件 |
|
|
14 |
使用說明書 |
份 |
1 |
|
|
|
15 |
合格證書 |
份 |
1 |
|
|
|
16 |
產品保修卡 |
份 |
1 |
||
▲SYD-0702A-1馬歇爾電動擊實儀儀器安裝所需試劑、器材
|
序號 |
名稱 |
規格和要求 |
數量 |
備注 |
|
1 |
天平 |
精度0.1g |
1臺 |
|
|
2 |
膠布 |
|
1盒 |
|
|
3 |
卡尺 |
|
1支 |
|
|
4 |
瀝青溶劑 |
2L |
2L/桶 |
三氯乙烯、煤油、汽油選其一即可 |
|
5 |
秒表 |
|
1只 |
|
|
|
粉筆 |
|
1盒 |
|
|
|
棉紗 |
|
1卷 |
|
|
|
黃油 |
|
200ml |
說明：
1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。
