產品描述

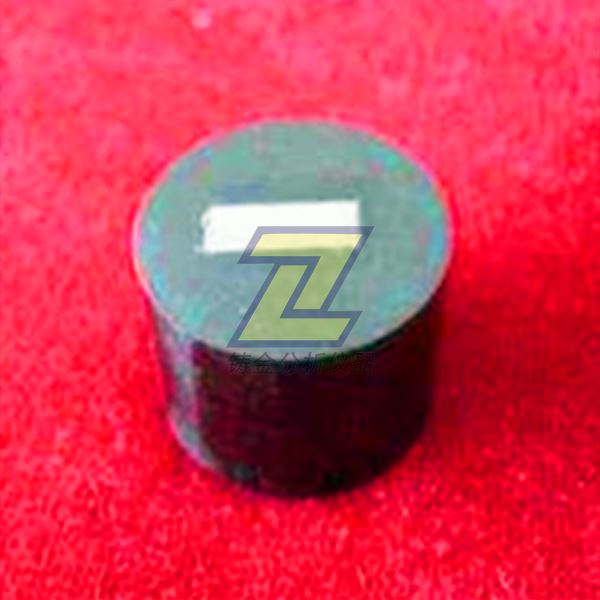

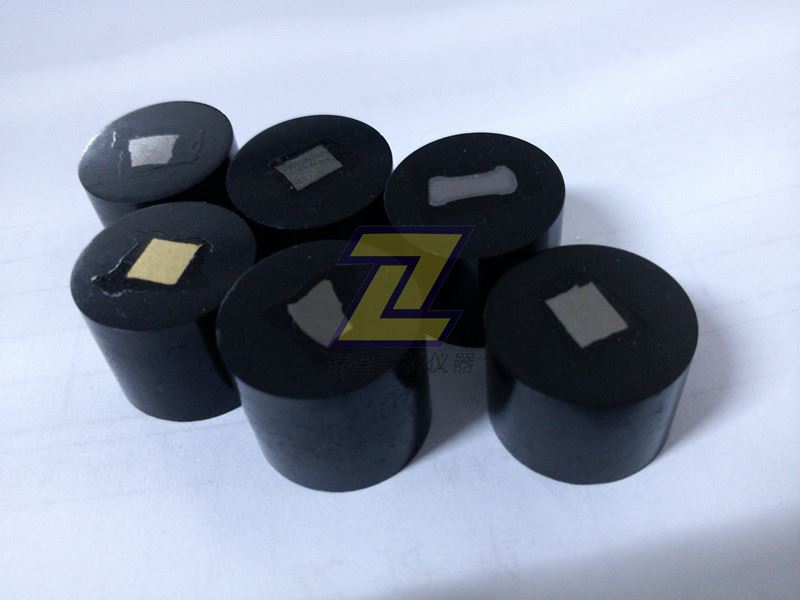

金相標樣|金相標準試樣|金相顯微圖譜標樣

根據常用教科書和金相實驗室實驗的需要，選取了常用的金相組織50幅，作為初學者入門的鑰匙。計Fe-Fe3C相圖平衡組織9幅，鋼的熱處理組織 14幅，合金鋼組織5幅，鋼的其它組織 5幅，各類鑄鐵組織 5幅，有色金屬合金組織8幅，補充類組織5幅。以便更進一步加深對金相組織的了解。

觀察金相組織，說明其結構特征時，要清楚指出組織中的色澤與形態。它必須明確一些基本的前提條件，這就是：

1、材料的成份：不同種的金屬，組織是不同的，就是同種材料，其合金成分不同，組織也各異。所以檢驗組織，標明材料成份是首要條件。

2、工藝狀態：當合金成分一定后，其生產工藝狀態對合金的組織變化影響很大，不同的工藝狀態，獲得不同的組織形態。鑄造、鍛軋、熱處理都表現出不同的組織形態。同時熱處理，其加熱溫度、冷卻方法速度的不同，獲得的組織也不同。這里，列舉最常用的45鋼展現它9種不同的熱處理狀態，表現出了9種不同的組織形態和性能。因此，檢驗金相試樣，必須明確工藝狀態，保存金相照片也必須寫明材料狀態。

3、浸蝕劑：金相試樣的浸蝕，直接影響組織形態色澤。通常所用的化學浸法所呈現的組織是黑白襯度。浸蝕劑不同，色澤形態也截然不同。例如：T12鋼的平衡組織是網絡狀的Fe3CⅡ與P，用4%的硝酸酒精溶液浸蝕，Fe3CⅡ?yàn)榘咨?，若改用苦味堿性溶液浸蝕，Fe3CⅡ就變?yōu)楹谏?。所以觀察金相組織時，標明浸蝕劑，也是必須的依據。

4、放大倍數：在顯微鏡下觀察試樣，放大倍數對組織形態粗細亦有很大的影響。例如T8鋼的平衡組織P，在中倍放大下觀察，白色F與黑色Fe3C呈層片狀相間排列；若在低倍下觀察，由于受物鏡分辨率的限制，其層片狀模糊不清而成S了；若用高倍放大到1500×以上，滲碳體將變?yōu)榘咨?，片厚也清晰可見了?？梢?，分析金相組織，放大倍數也是不可缺少的條件。

此外，分析金相圖譜，可用明視場或暗視場，或偏光或相襯。通常，金相組織的觀察、攝影都是在明視場獲得，金相照片一般都不標明。若用暗視場、偏光、相襯等攝影得到的照片，都必須特別注明。

下面分十種類型展示常用金相圖譜50種。

金相標樣|金相標準試樣|金相顯微圖譜標樣：鐵-碳平衡組織

編號	材料	狀態	組織	說明
1	工業純鐵	退火	鐵素體	白色等軸多邊形晶粒為鐵素體，深色線為晶界。
2	20鋼	退火	低碳鋼平衡組織	白色晶粒為鐵素體，深色塊狀為珠光體，高倍可見珠光體中的層狀結構。
3	45鋼	退火	中碳鋼平衡組織	同上，但珠光體增多。
4	65鋼	退火	高碳鋼平衡組織	占大部分的深色組織為珠光體，白色為鐵素體。
5	T8鋼	退火	共析鋼平衡組織	組織全部為層狀珠光體，它是鐵素體和滲碳體的共析組織。
6	T12鋼	退火	過共析鋼平衡組織	基體為層狀珠光體，晶界上的白色為二次滲碳體。
7	亞共晶白口鐵	鑄態	變態萊氏體+珠光體	基體為黑白相間分布的變態萊氏體，黑色樹枝狀為初晶奧氏體轉變成的珠光體。
8	共晶白口鐵	鑄態	變態萊氏體	白色為滲碳體（包括共晶滲碳體和二次滲碳體），黑色圓粒及條狀為珠光體。
9	過共晶白口鐵	鑄態	變態萊氏體+滲碳體	基體為黑白相間分布的變態萊氏體，白色板條狀為一滲碳體

金相標樣|金相標準試樣|金相顯微圖譜標樣：鋼的熱處理組織

編號	材料	狀態	組織	說明
10	T8鋼	正火	索氏體	索氏體是細珠光體，片層間距小
11	T8鋼	快冷正火	屈氏體	屈氏體為極細珠光體，光學顯微鏡下難以分辨其層狀結構，灰白色塊狀、針狀為淬火馬氏體。
12	65Mn	等溫淬火	上貝氏體	羽毛球?yàn)樯县愂象w，基體為索氏體或淬火馬氏體和殘余奧氏體。
13	65Mn	等溫淬火	下貝氏體	黑色針狀為下貝氏體，白色基體為淬火馬氏體和殘余奧氏體。
14	20鋼	淬火	低碳馬氏體	成束的板條狀為低碳馬氏體
15	T12	淬火	高碳馬氏體	深色針片狀組織為馬氏體，白色為殘余奧氏體
16	45鋼	淬火	中碳馬氏體	黑色針葉狀互成120度夾角的針狀馬氏體，其余為板條狀馬氏體
17	T10鋼	球化退火	球化體	基體為鐵素體，白色顆粒狀為滲碳體。
18	GCr15	淬火及回火	回火屈氏體	黑色點狀，顆粒狀為碳化物，其余為有一定飽和碳的鐵素體。
19	GCr15	淬火及回火	回火屈氏體	顆粒狀為碳化物，其余這鐵素體
20	T12	正火	正火組織	白色呈針狀、細網絡狀分布的為滲碳體，其余為片層狀珠光體。
21	15鋼	滲碳后退火	滲碳組織	表層為過共析組織（網狀滲碳體+珠光體），由表向內含碳量逐漸減少，鐵素體增多。
22	45鋼	滲硼	滲硼組織	表層為硼化物層（呈鋸齒狀）和過渡層，心部為45鋼基體組織。
23	40Cr	軟氮化	軟氮化組織	表層為白亮色的氮化合物和含氮的擴散層，心部為40Cr基體組織

金相標樣|金相標準試樣|金相顯微圖譜標樣：合金鋼組織

編號	材料	狀態	組織	說明
24	高速鋼	鑄態	共晶萊氏體+屈氏體+馬氏體	骨骼狀組織為共晶萊氏體，基體為黑色屈氏體組織，白色小塊為馬氏體及殘余奧氏體
25	高速鋼	淬火	馬氏體+殘余奧氏體+碳化物	大顆粒為共晶碳化物，小顆粒為二次碳化物，其余為馬氏體以及殘余奧氏體
26	高速鋼	淬火及回火	回火馬氏體+碳化物	黑色基體為回火馬氏體，白色顆粒狀為碳化物
27	高速鋼	退火	球化珠光體	白色球狀為碳化物，基體為珠光體
28	不銹鋼	固溶處理	奧氏體	部分的奧氏體晶粒有孿晶面

金相標樣|金相標準試樣|金相顯微圖譜標樣：鋼的其它組織

編號	材料	狀態	組織	說明
29	20鋼	鑄態	低碳鑄鋼組織	白色網狀、針狀、塊狀組織為鐵素體，黑色部分為珠光體
30	T8鋼	退火脫碳	表層脫碳組織	表層脫碳后這亞共析鋼，黑色為珠光體，白色為鐵素體，心部為粗片狀珠光體。
31	45鋼	鍛造后退火	帶狀組織	白色晶粒為鐵素體，黑色條狀為珠光體，呈明顯的帶狀分布
32	鐵基含油軸承	粉末冶金	珠光體+鐵素體+含油孔	黑色指紋狀為珠光體，少量白色塊狀為鐵素體，分散的小黑點為疏松的含油孔

金相標樣|金相標準試樣|金相顯微圖譜標樣：各類鑄鐵組織

編號	材料	狀態	組織	說明
33	灰口鑄鐵	鑄態	片狀石墨	黑色片狀組織為石墨，基體未腐蝕
34	可鍛鑄鐵	可鍛化退火	團絮狀石墨	團絮狀黑色組織為石墨，基體未腐蝕
35	球墨鑄鐵	退火	球狀石墨+鐵素體	白色晶粒為鐵素體，黑色球狀為石墨
36	球墨鑄鐵	低溫正火	球狀石墨+鐵素體+珠光體	白色晶粒為鐵素體，層狀組織為珠光體，黑色球狀為石墨
37	球墨鑄鐵	正火	球狀石墨+珠光體	層狀組織為珠光體，灰色球狀為石墨。

金相標樣|金相標準試樣|金相顯微圖譜標樣：有色金屬合金組織

編號	材料	狀態	組織	說明
38	鑄鋁	未變質	初生硅晶粒+共晶體	淺多邊形晶粒為初晶硅，其余為白色α固溶體和灰色針狀硅的共晶組織
39	鑄鋁	變質處理	初晶α固溶體+共晶體	白色樹枝狀或顆粒狀為初晶α固溶體，其余為白色α固溶體和灰色針狀硅的共晶組織
40	H68黃銅	退火	單相黃銅組織	為α相，部分晶粒內有退火孿晶
41	H62黃銅	鑄態	雙相黃銅組織	白色為α相，黑色為β相（CUZN基固溶體）
42	錫青銅	鑄態	α相+δ相	黑色枝晶軸為富銅固溶體（α相），白色為富錫固溶體（δ相）
43	鋁基軸承合金	鑄態	初晶β固溶體+共晶體（α+β）+銅錫化合物	白色方塊為初晶β固溶體，黑色基體為共晶體（α+β），白色針狀和顆粒狀為銅錫化合物（Cu 2 Sb）
44	錫基軸承合金	鑄造	α相+β相+ε相	黑色基體為α固溶體，白色針狀及顆粒狀為ε相（Cu 6 Sn 5 ),白色塊為β相（SnSb)
45	鋅基合金	鑄造	初晶α+共晶體	基體為Zn，粗大黑色塊狀為初晶α固溶體，樹枝狀為共晶組織

金相標樣：補充類組織

編號	材料	狀態	組織	說明
46	45鋼	低碳焊條電弧焊接	魏氏體+索氏體或珠光體+鐵素體	柱狀晶組織為焊縫區，魏氏組織為過熱區，其余為索氏體、珠光體、鐵素體。
47	T12鋼	過燒	珠光體+碳化物	試樣加熱，溫度過高晶粗大，晶界氧化，部分晶界熔化成裂紋
48	高磷鑄鐵	鑄造	珠光體+石墨及磷共晶	指紋狀為珠光體，粗大黑色條為石墨，白色呈花斑狀，其上有黑色小點的為磷化合物共晶
49	球墨鑄鐵	鑄態	球狀石墨+珠光體+鐵素體	白色晶粒為鐵素體，層狀組織為珠光體，黑色球狀為石墨
50	鋁青銅	鑄態	α相+共析體+FeAL3	白色為α相，晶界處暗色組織為共析體（α+γ2），晶內暗色為FeAL3
